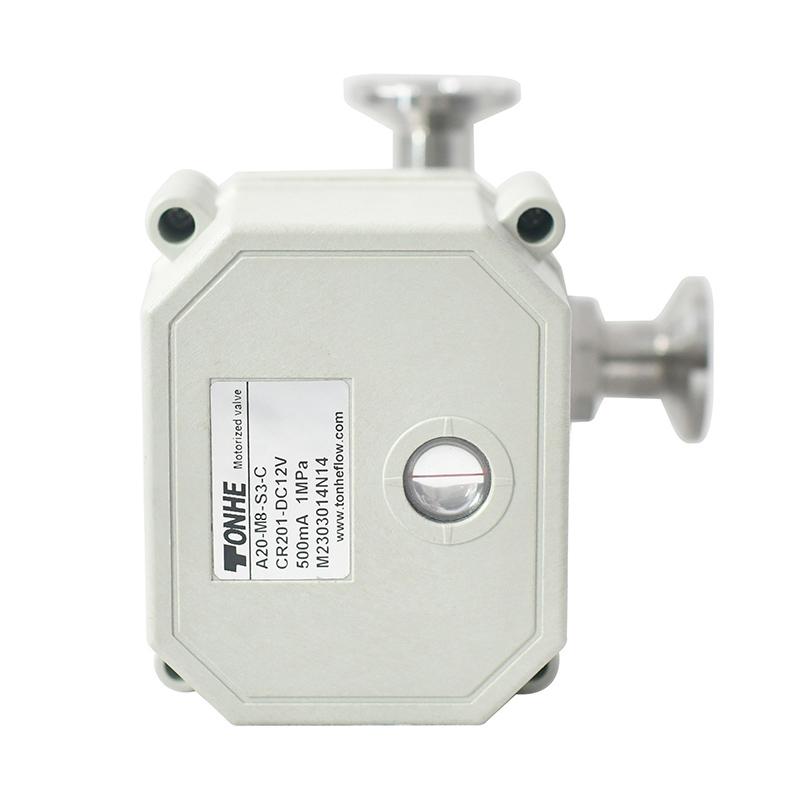

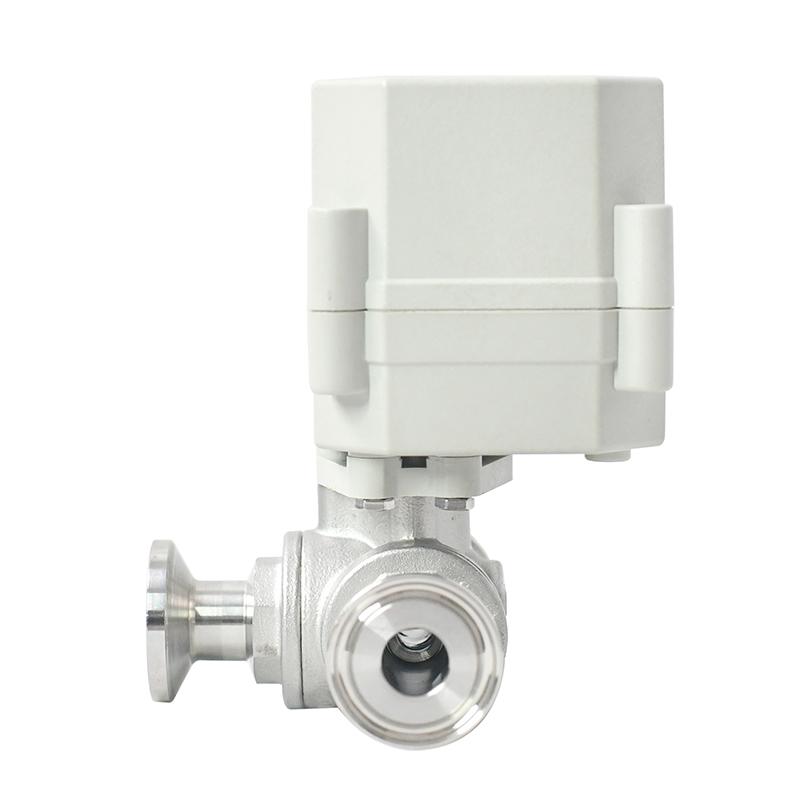

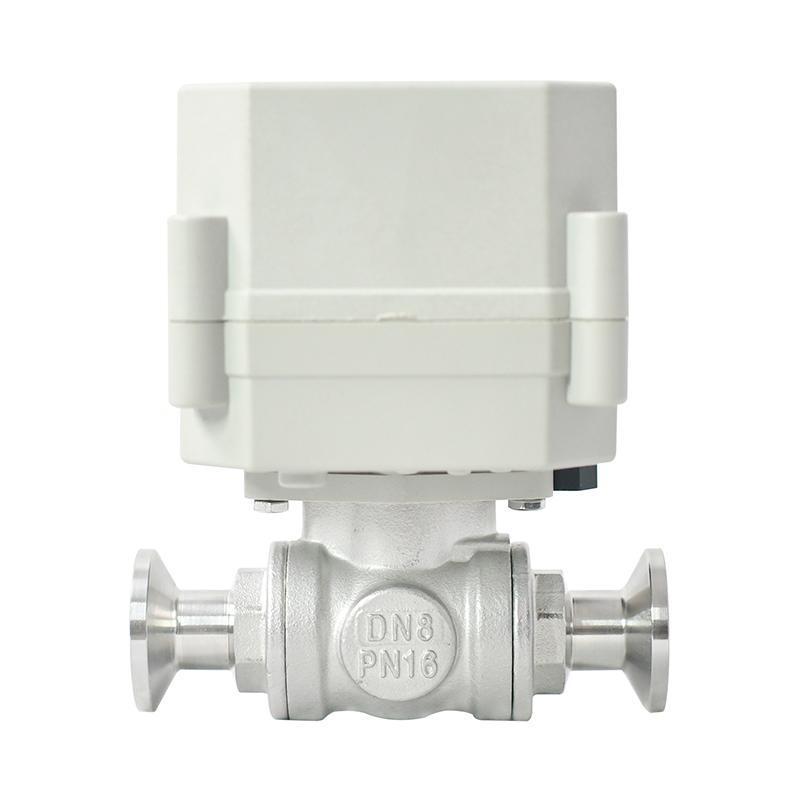

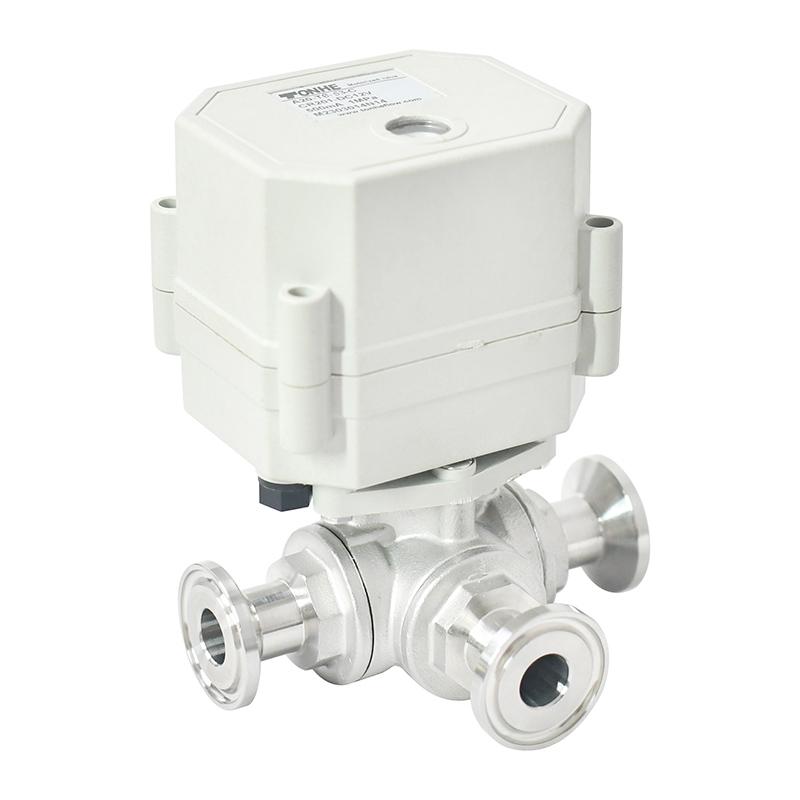

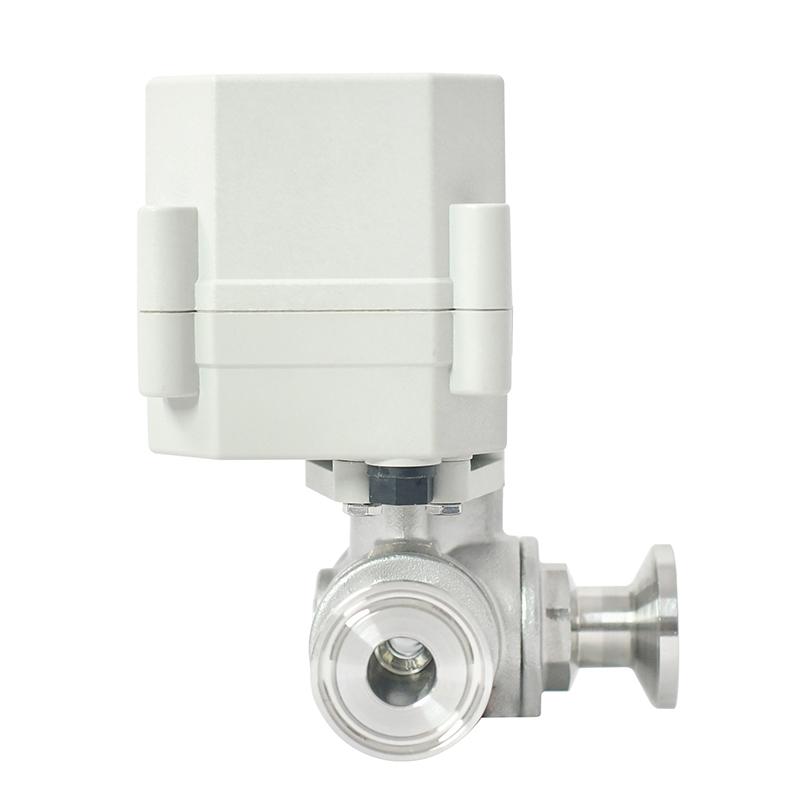

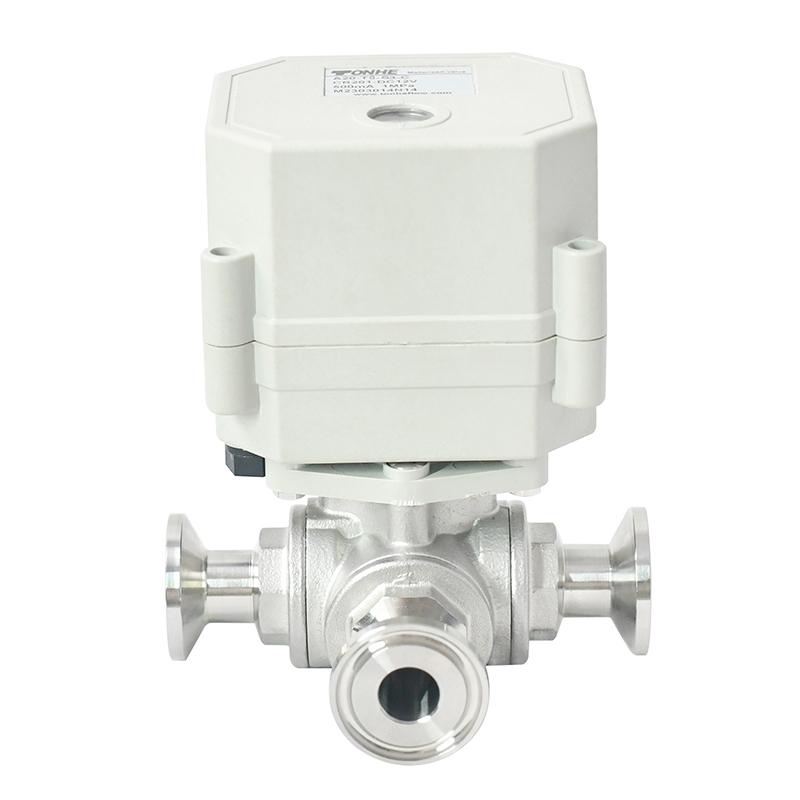

1、红线电源+，接DC9~24V正极；
2、黑线电源-，接DC9~24V负极，4-20mA/0-5V/0-10V/1-5V/2-10V负极
3、绿线位置输入+，控制电流/电压（4-20mA/0-5V/0-10V/1-5V/2-10V可选）正极
4、黄线错误输出Fault信号， 湿节点, OC输出(NPN三极管集电极输出)，当有错误导致电机工作电流过大，比如当阀门有杂物档住球转不动时等，节点闭合，正常工作时节点断开，只能拉低外部信号，负载500mA。
5、白线位置反馈PWM信号，湿节点, OC输出(NPN三极管集电极输出)，频率100Hz, 占空比5%-95%, 表示0-90度，负载500mA。
*测试PWM信号：WT接上拉电阻到RD，一般使用1k或5.1k电阻，推荐15v以下供电使用1k，15v以上供电使用5.1k，示波器夹子接电源负极，探头接PWM白线
*测试错误输出Fault信号：同PWM信号测试，接1k或5.1k上拉电阻到RD, 示波器夹子接电源负极，探头接Fault黄线
1、红线电源+，接DC9~24V正极
2、黑线电源-，接DC9~24V负极
3、绿线位置输入+，控制电流（4-20mA）正极
4、白线位置输入-，位置反馈负极
5、黄线位置反馈+，反馈信号为输出电流4-20mA
*4-20ma输出，负载电阻最大为输入电源电压（v-2）/0.02，比如15v供电，（15-2）/0.02=650欧。推荐使用300欧
1、红线电源+，接DC9~24V正极
2、黑线电源-，接DC9~24V负极
3、绿线位置输入+，控制电压（0-5V）正极
4、白线位置输入-，位置反馈负极
5、黄线位置反馈+，反馈信号为输出电流4-20mA
*4-20ma输出，负载电阻最大为输入电源电压（v-2）/0.02，比如15v供电，（15-2）/0.02=650欧。推荐使用300欧
1、红线电源+，接DC9~24V正极
2、黑线电源-，接DC9~24V负极
3、绿线位置输入+，控制电压（0-10V）正极
4、白线位置输入-，位置反馈负极
5、黄线位置反馈+，反馈信号为输出电流4-20mA
*4-20ma输出，负载电阻最大为输入电源电压（v-2）/0.02，比如15v供电，（15-2）/0.02=650欧。推荐使用300欧
1、红线电源+，接DC9-24V正极
2、黑线电源-，接DC9-24V负极
3、绿线位置输入+，控制电压（2-10V）正极
4、白线位置输入-，位置反馈负极
5、黄线位置反馈+，反馈信号为输出电压2-10V
1、红线电源+，接DC9~24V正极
2、黑线电源-，接DC9~24V负极
3、绿线位置输入+，控制电压（0-5V）正极
4、白线位置输入-，位置反馈负极
5、黄线位置反馈+，反馈信号为输出电流4-20mA
*4-20ma输出，负载电阻最大为输入电源电压（v-2）/0.02，比如15v供电，（15-2）/0.02=650欧。推荐使用300欧
1、红线电源+，接DC9~24V正极；
2、黑线电源-，接DC9~24V负极，4-20mA/0-5V/0-10V/1-5V/2-10V负极
3、绿线位置输入+，控制电流/电压（4-20mA/0-5V/0-10V/1-5V/2-10V可选）正极
4、黄线错误输出Fault信号， 湿节点, OC输出(NPN三极管集电极输出)，当有错误导致电机工作电流过大，比如当阀门有杂物档住球转不动时等，节点闭合，正常工作时节点断开，只能拉低外部信号，负载500mA。
5、白线位置反馈PWM信号，湿节点, OC输出(NPN三极管集电极输出)，频率100Hz, 占空比5%-95%, 表示0-90度，负载500mA。
*测试PWM信号：WT接上拉电阻到RD，一般使用1k或5.1k电阻，推荐15v以下供电使用1k，15v以上供电使用5.1k，示波器夹子接电源负极，探头接PWM白线
*测试错误输出Fault信号：同PWM信号测试，接1k或5.1k上拉电阻到RD, 示波器夹子接电源负极，探头接Fault黄线
1、红线电源+，接DC9~24V正极；
2、黑线电源-，接DC9~24V负极，4-20mA/0-5V/0-10V/1-5V/2-10V负极
3、绿线位置输入+，控制电流/电压（4-20mA/0-5V/0-10V/1-5V/2-10V可选）正极
4、黄线错误输出Fault信号， 湿节点, OC输出(NPN三极管集电极输出)，当有错误导致电机工作电流过大，比如当阀门有杂物档住球转不动时等，节点闭合，正常工作时节点断开，只能拉低外部信号，负载500mA。
5、白线位置反馈PWM信号，湿节点, OC输出(NPN三极管集电极输出)，频率100Hz, 占空比5%-95%, 表示0-90度，负载500mA。
*测试PWM信号：WT接上拉电阻到RD，一般使用1k或5.1k电阻，推荐15v以下供电使用1k，15v以上供电使用5.1k，示波器夹子接电源负极，探头接PWM白线
*测试错误输出Fault信号：同PWM信号测试，接1k或5.1k上拉电阻到RD, 示波器夹子接电源负极，探头接Fault黄线
