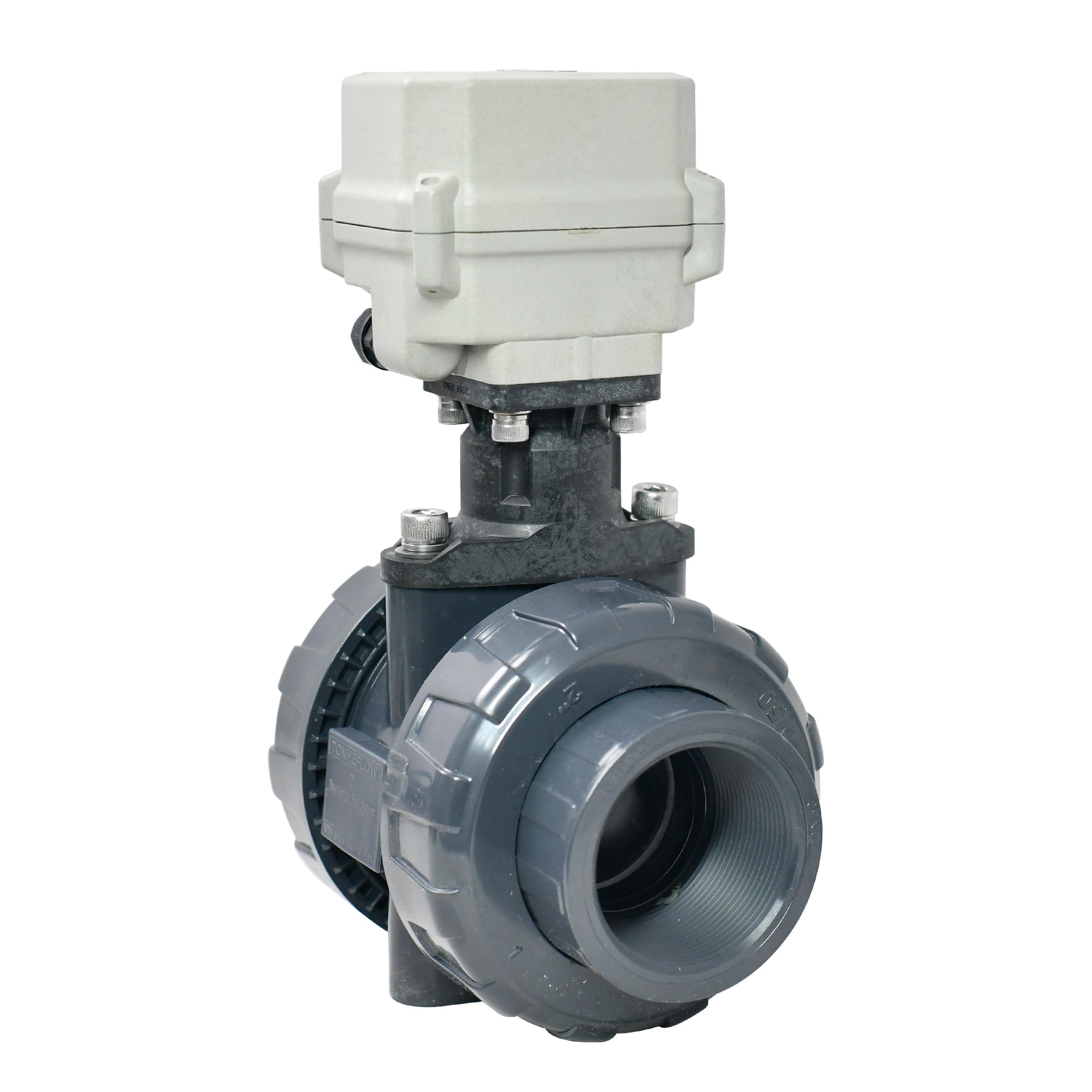

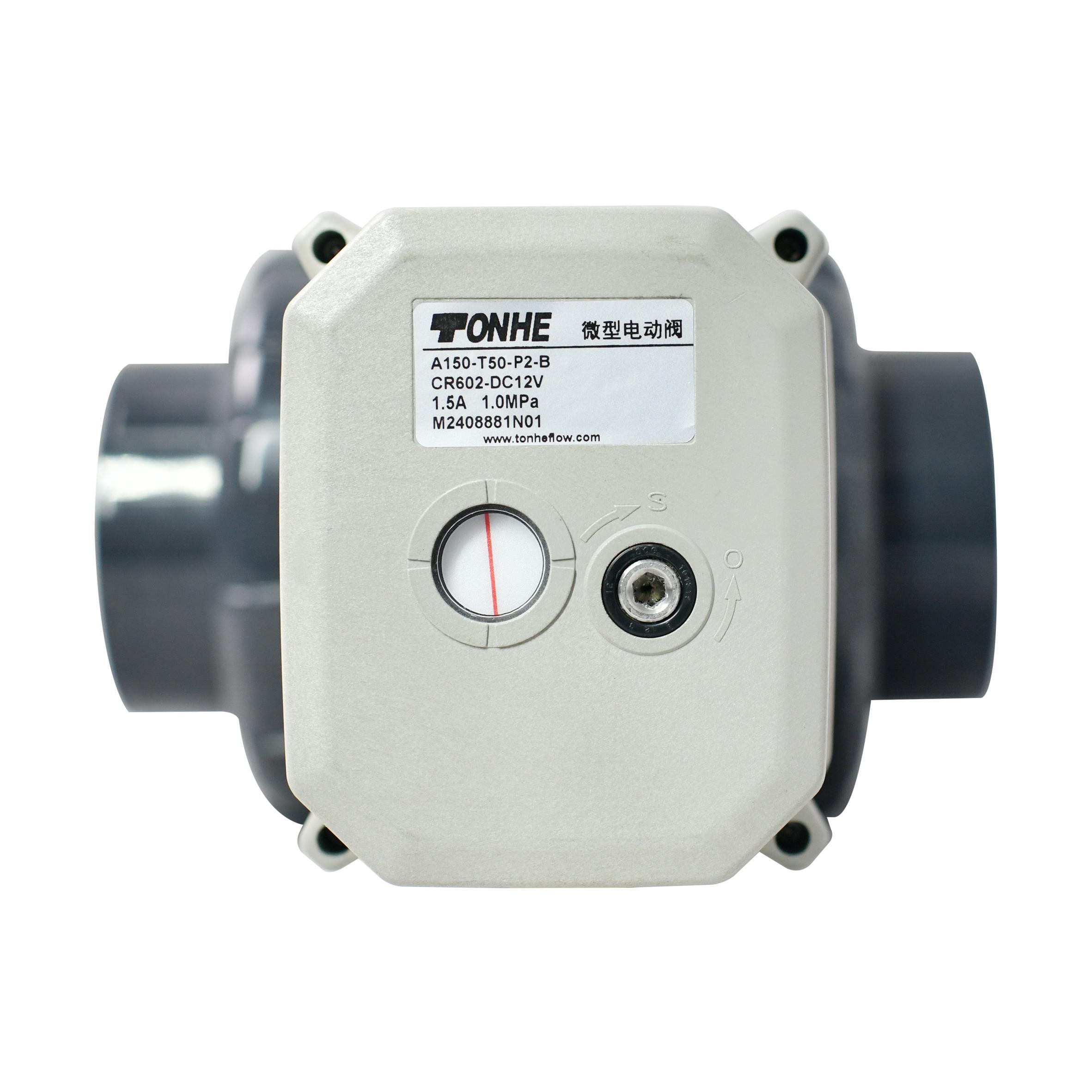

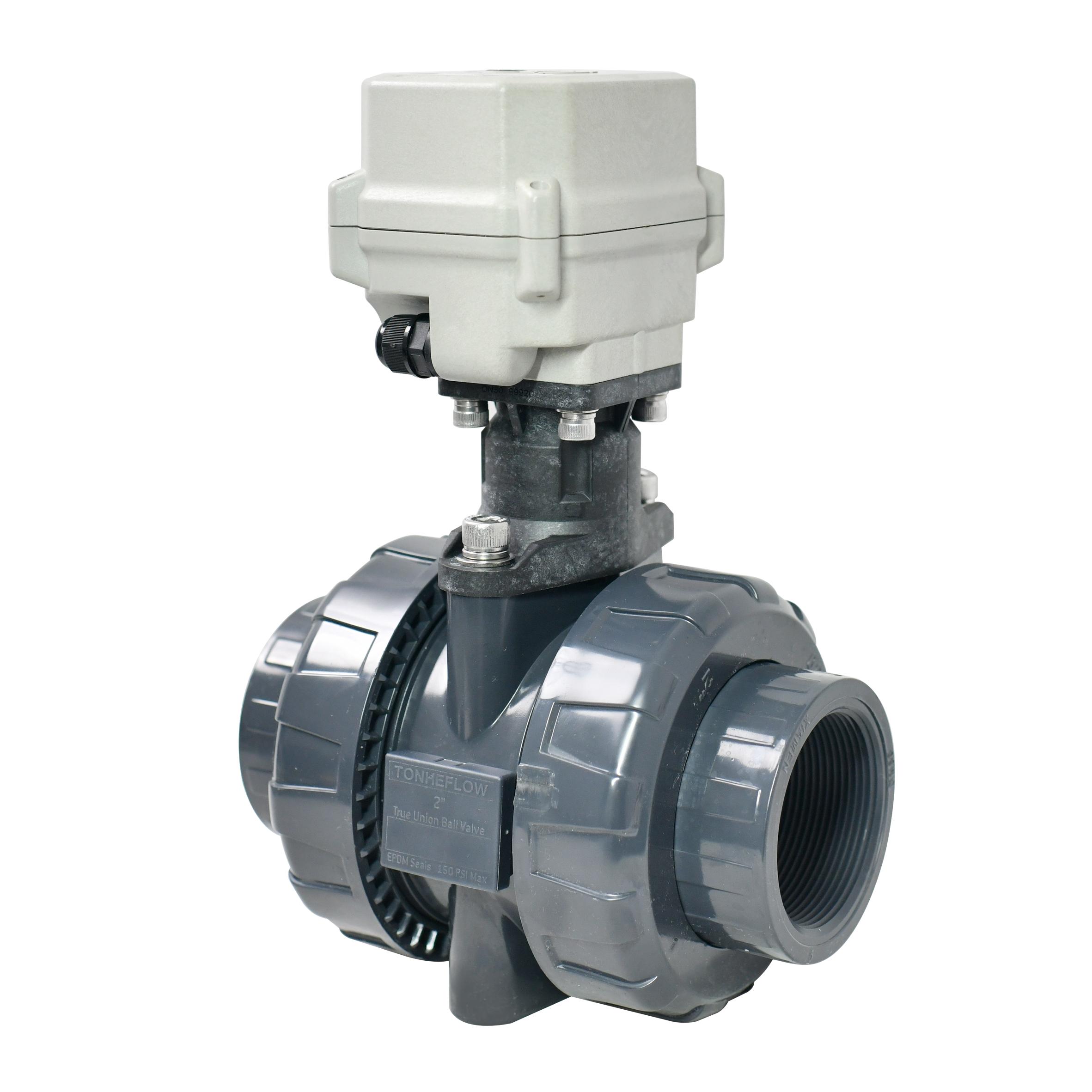

产品组图
产品组图
产品组图
产品组图
产品组图
产品组图
产品组图
产品组图

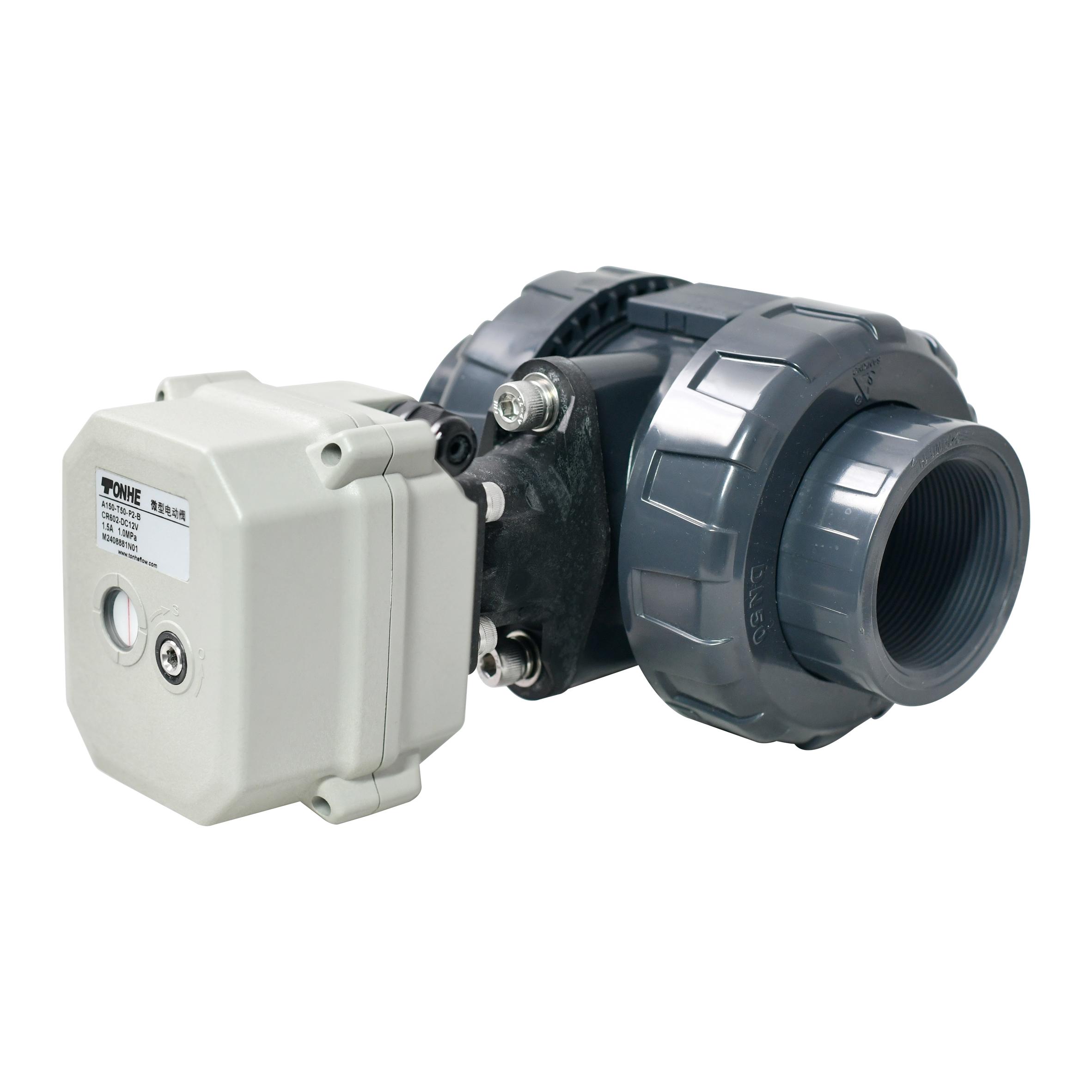

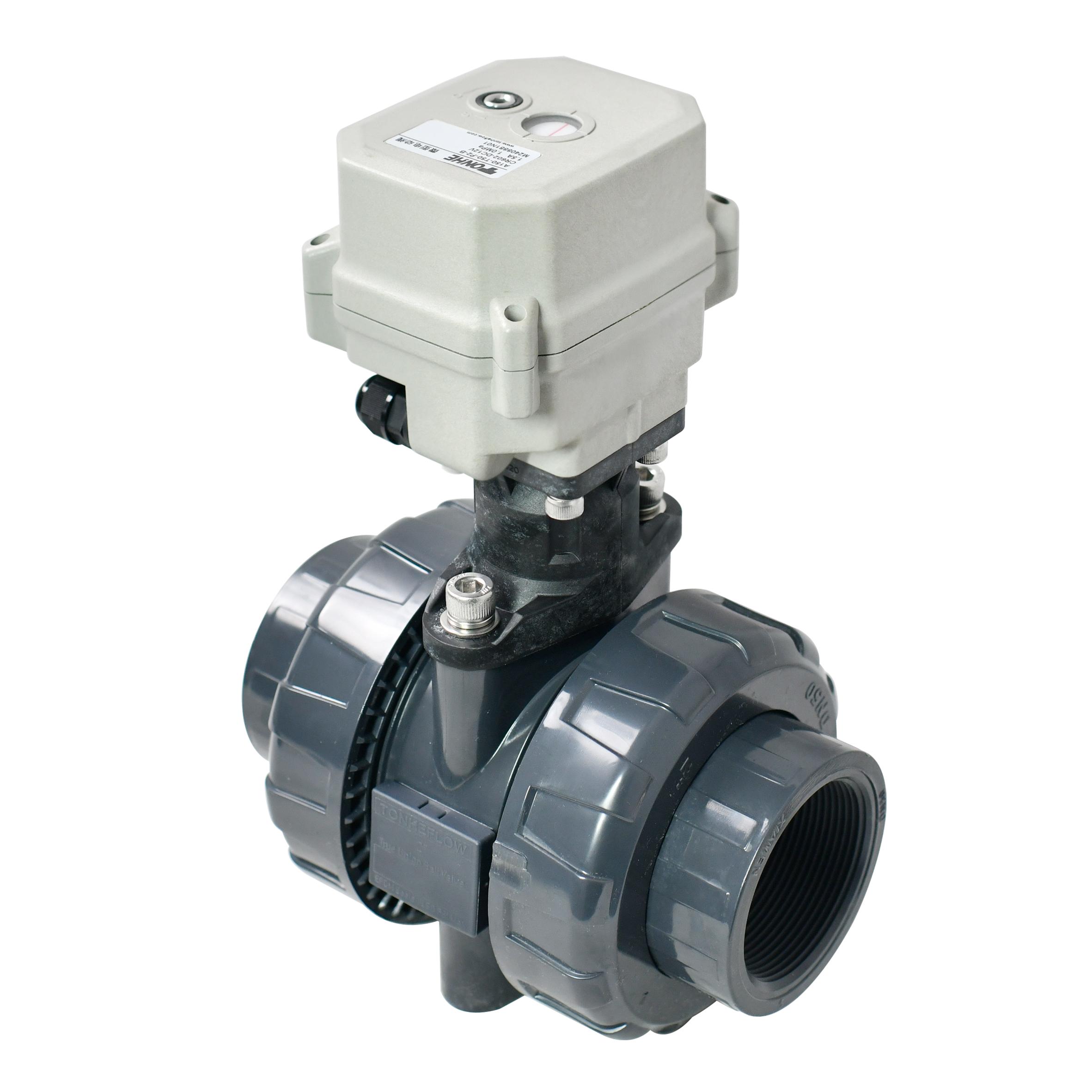

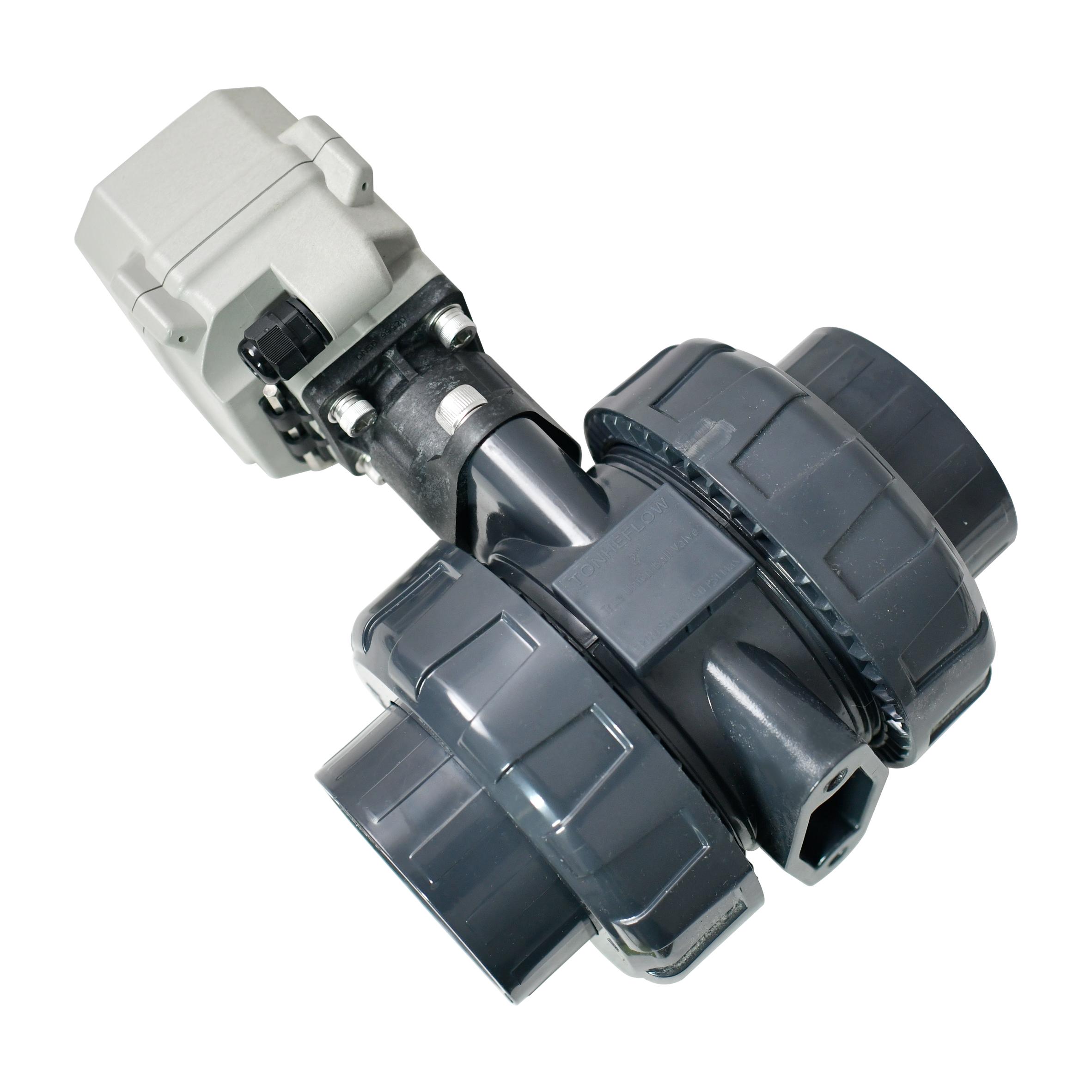

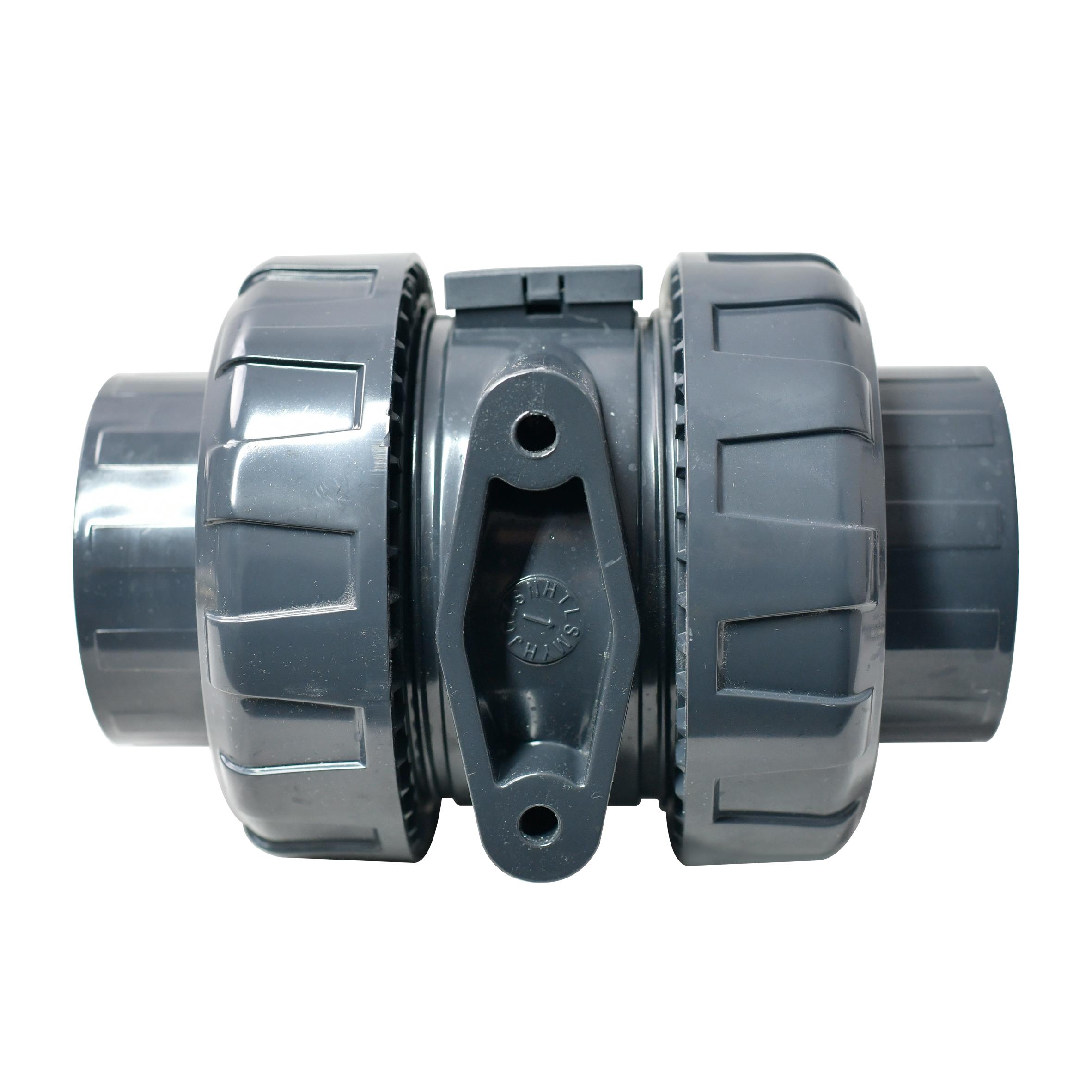

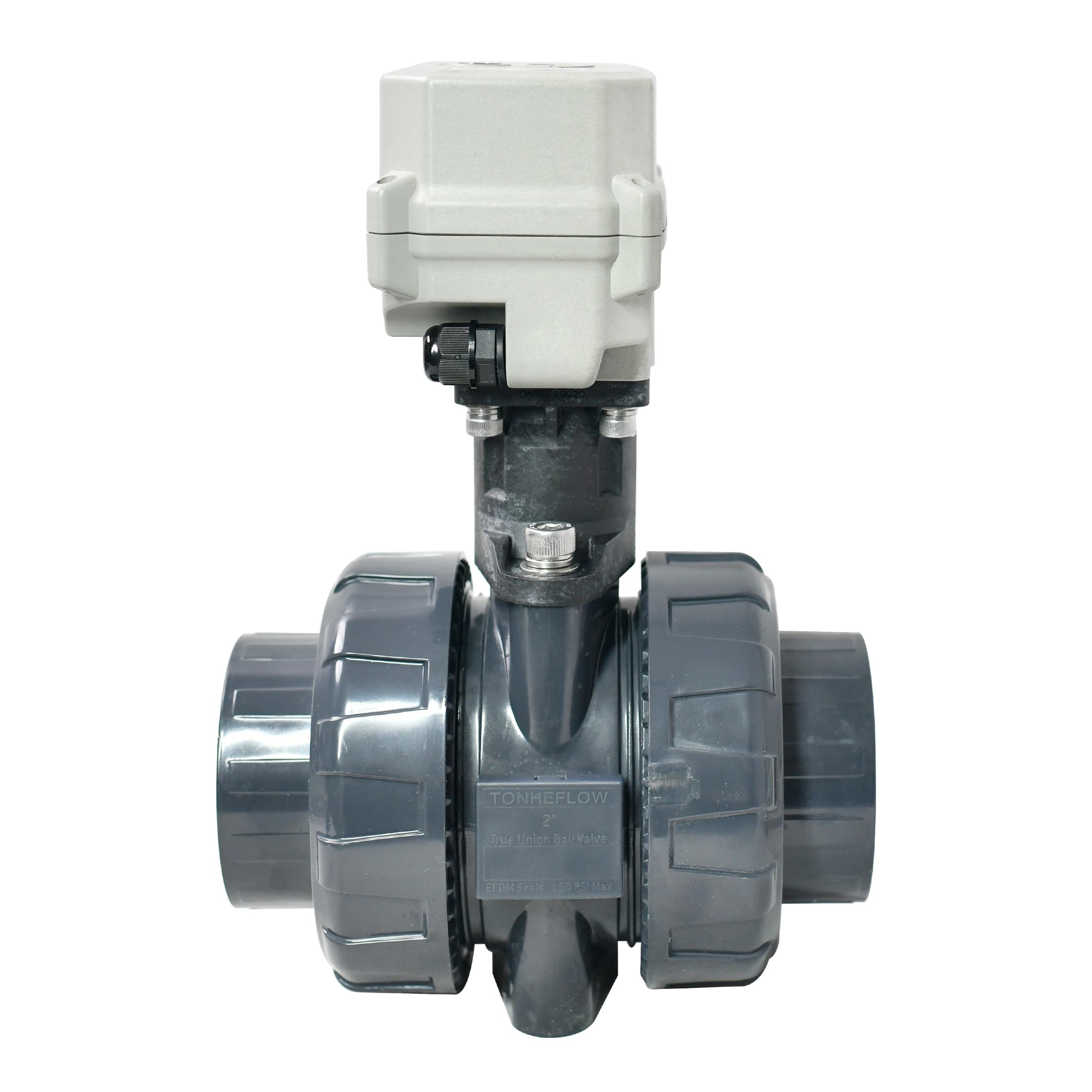

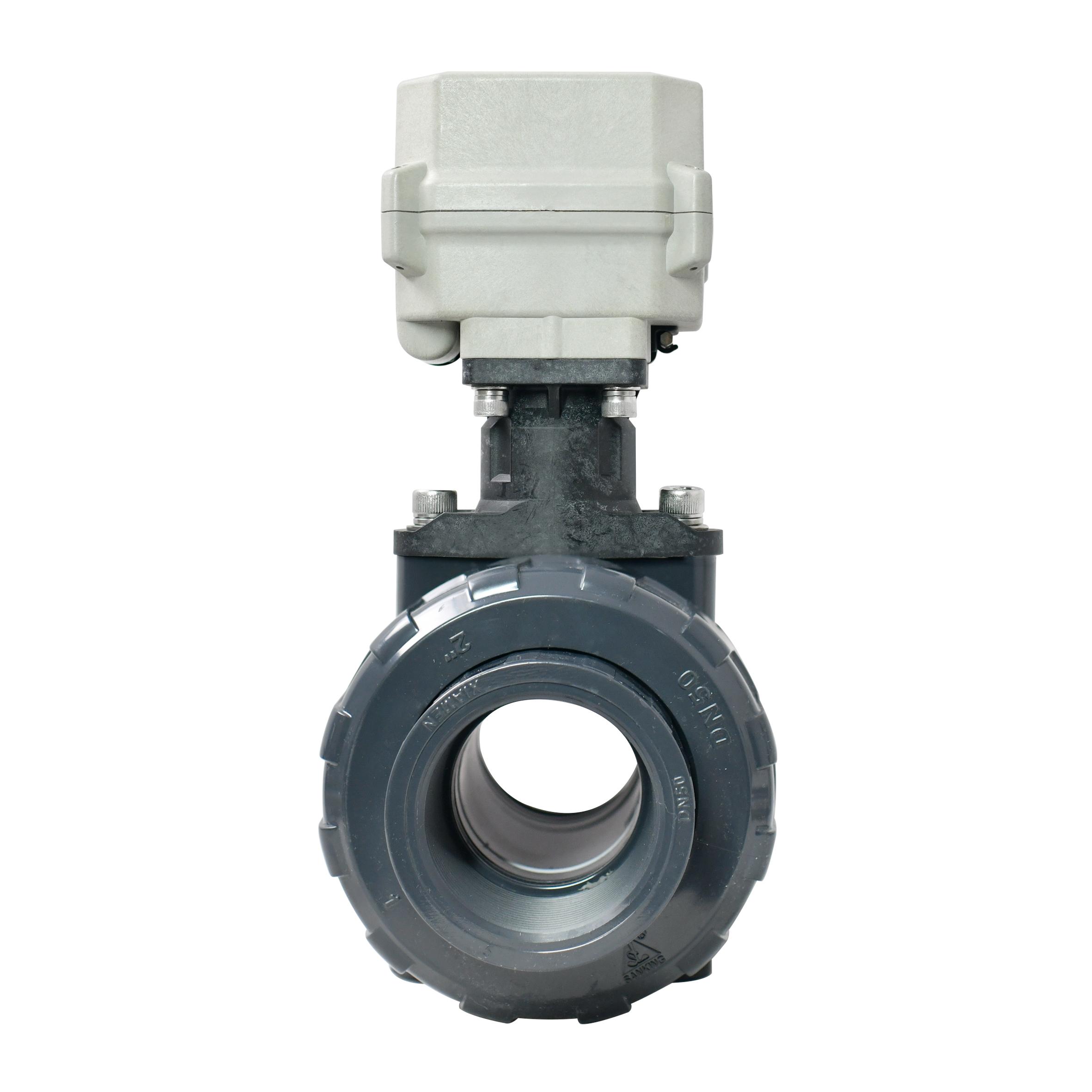

开关型-A150系列UPVC两通电动阀

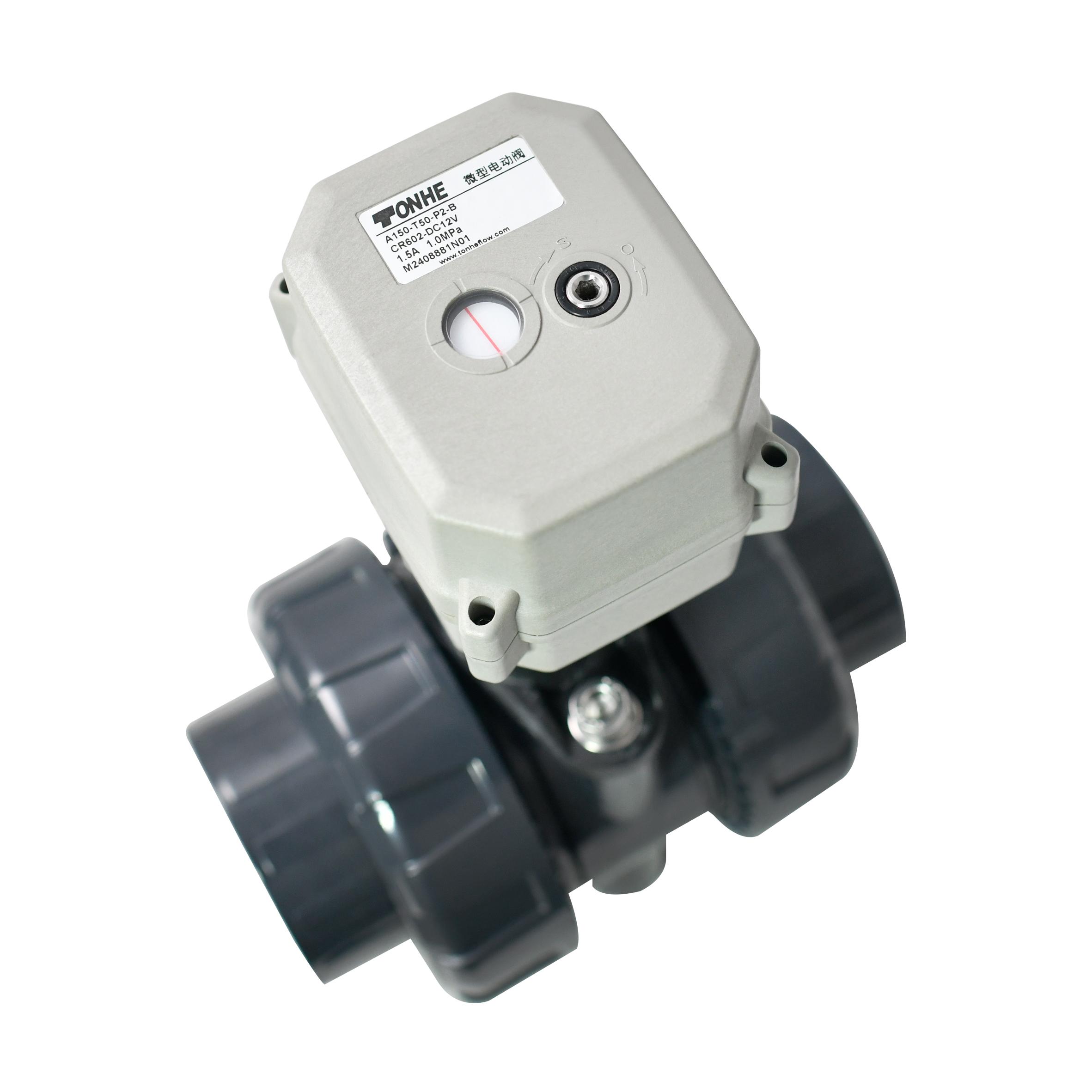

A150-T50-P2-B

1、 外形美观,结构紧凑,精度高输出扭矩大,使用寿命不低于7万次

2、 执行器和阀门可以多角度装配,方便于用户对于空间的分配需求。

3、 球阀采用浮动软密封结构,无滴漏,适用于重污垢及长期无动作的场合。

4、 防护等级IP67,可在相对潮湿的环境中使用。



产品参数
安装说明
手机查看
技术参数
阀体口径
BSP/NPT 1/2” 3/4” 1” 1 1/4” 1 1/2” 2”
最大工作压力
1.0
介质
水、空气
额定电压
DC12V DC24V DC12-24V AC/DC110-230V
接线图
CR201 CR202 CR301 CR303 CR306 CR501 CR502 CR702 CR703 CR706 (可选)
工作电流
≤1.5A
开关时间
≤12S
质保期
开关次数70000次(一年)
阀材质
UPVC PPH CPVC(可选)
执行器材质
PPO
密封材质
EPDM&PTFE
执行器旋转角度
90°
扭力
15N.m
线长
0.5m 1.5m(可选)
环境温度
-15℃-50℃
液体温度
2℃-55℃
手动功能
开关指示
防护等级
IP67

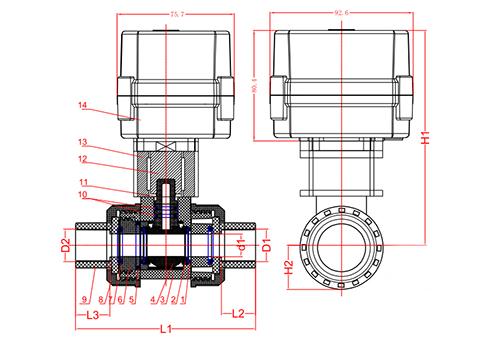

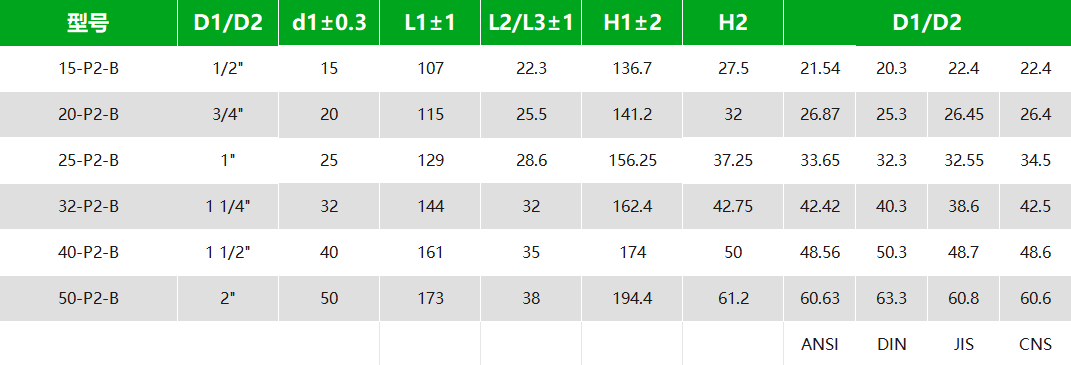

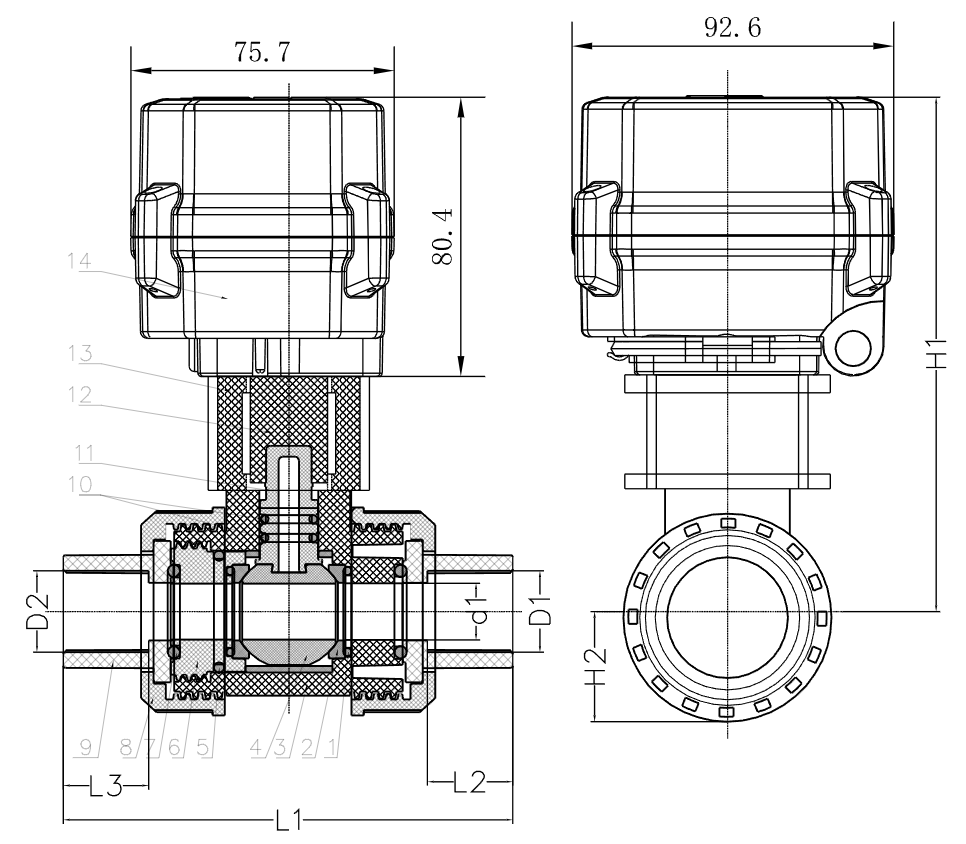

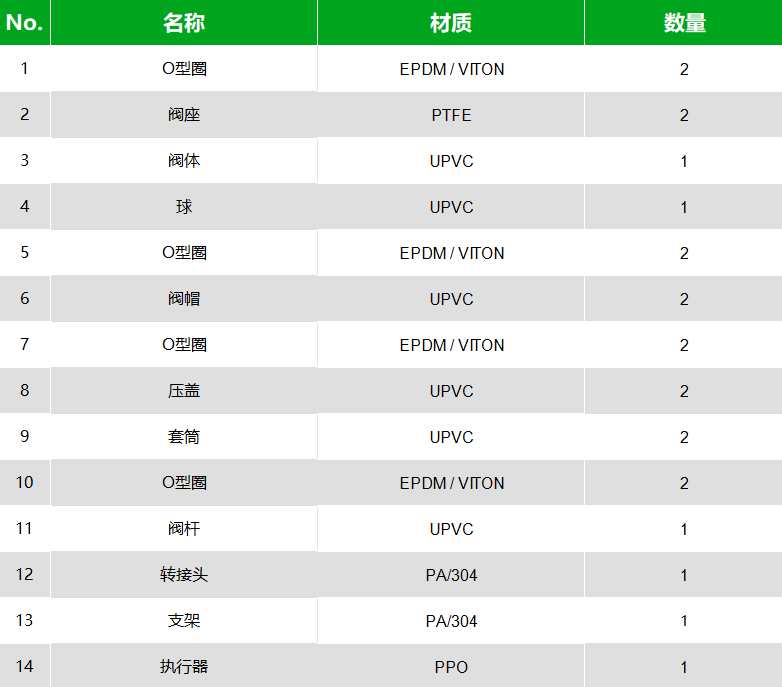

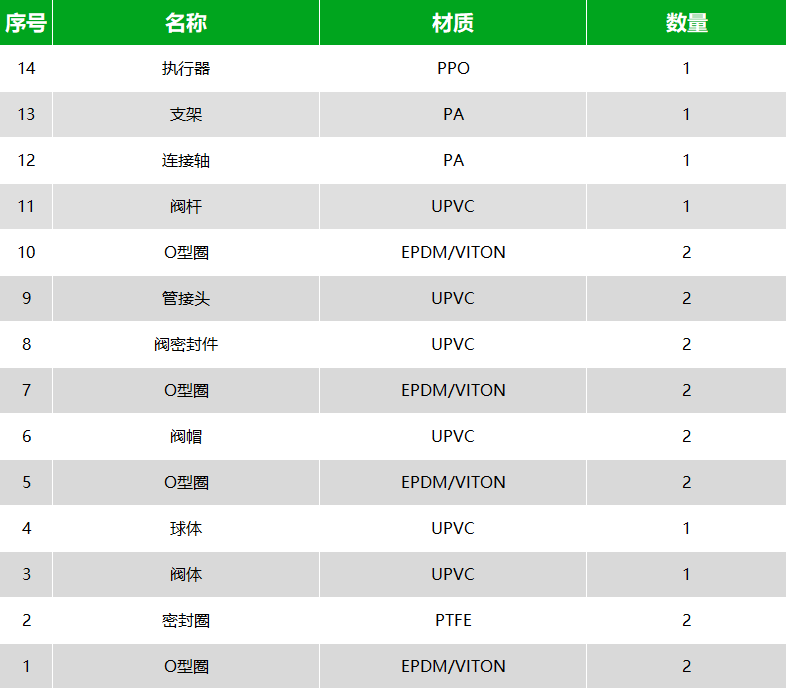

组装图
接线图


1、红线接通正极,黑线接通负极,阀门关闭,到位后执行器内部自动断电。

2、黑线接通正极,红线接通负极,阀门打开,到位后执行器内部自动断电。

*电压选配:DC5V/DC12V/DC24V

*不得超过电压工作

红线、黑线接电源。当开关闭合,阀门打开。当开关断开,阀门关闭,到位后执行器内部自动断电。



1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

*电压选配:AC/DC9-24V,AC/DC110V-230V(不能配手动)



1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门打开,到位后执行器内部自动断电。

3、开关与绿色接通,阀门关闭,到位后执行器内部自动断电。

*电压选配:DC5V,DC12V,DC24V,AC/DC9-24V

*不得超过电压工作



1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门打开,到位后执行器内部自动断电。

3、开关与绿色接通,阀门关闭,到位后执行器内部自动断电。

*电压选配:DC5V,DC12V,DC24V,AC/DC9-24V

*不得超过电压工作



1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门关闭,到位后执行器内部自动断电。

3、当绿线开关断开,阀门打开,到位后执行器内部自动断电。

*当外部电源断开,阀门自动关闭/打开。

*电压选配:C/DC9-24V,AC110-230V。

*不得超过电压工作



1、红线接通正极,黑线接通负极,阀门全关并保持。
2、黑线接通正极,红线接通负极,阀门全开并保持。
3、绿线和白线接阀门全开信号线。
4、黄线和白线接阀门全关信号线。
*电压选配:DC5V/DC12V/DC24V
*不得超过电压工作
*反馈带载能力:1、最大电压DC36V 2、最大电流为0.4A.




1、红线、黑线接电源。
2、当开关闭合,阀门打开,到位后执行器内部自动断电。
3、当开关断开,阀门关闭,到位后执行器内部自动断电。
4、绿线和白线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*电压选配:AC/DC9-24V, AC/DC110-230V,
*不得超过电压工作
反馈信号负载能力:0.3A 24VAC/DC(阻性负载)



1、红线、绿线接正极,黑线接负极。
2、开关与红线接通,阀门打开,阀门全开到位后执行器内部自动断电。
3、开关与绿色接通,阀门关闭,阀门全关到位后执行器内部自动断电。
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
电压选配:DC5V,DC12V,DC24V
不得超过电压工作

反馈信号负载能力:0.3A 24VAC/DC(阻性负载)


1、红线、绿线接正极,与黑线接负极。
2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。
3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
电压选配:电压选配:DC12V,DC24V,AC/DC9-24V。

反馈信号负载能力:0.3A 24VAC/DC(阻性负载)
