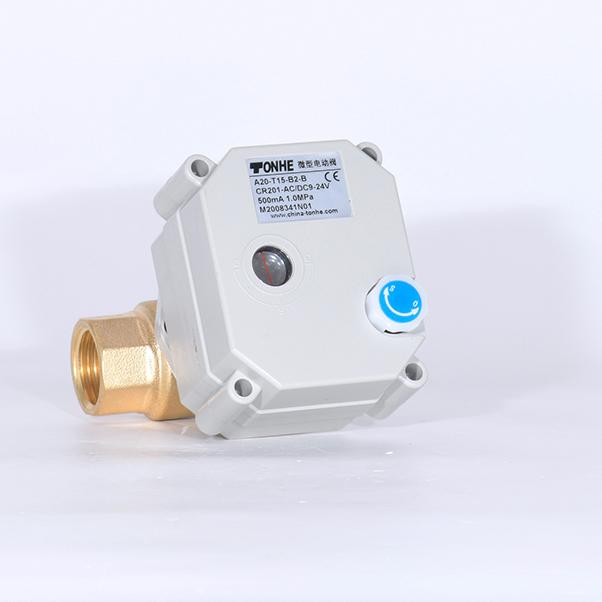

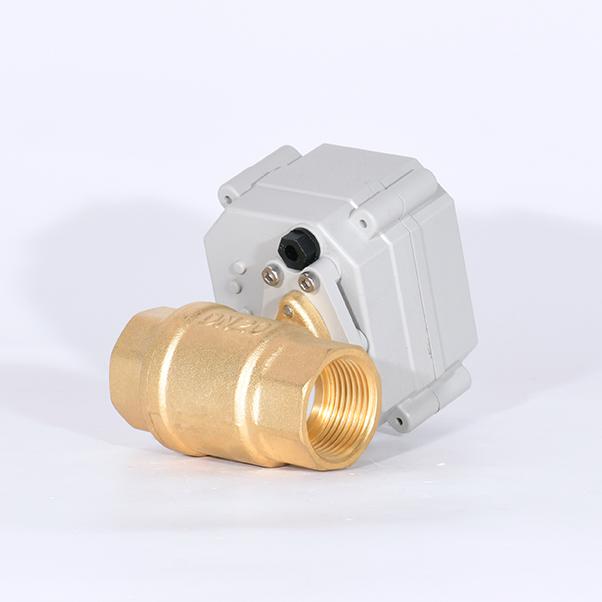

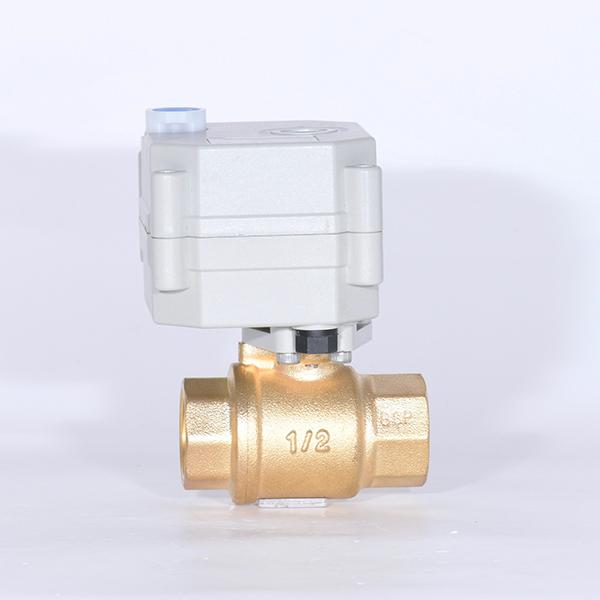

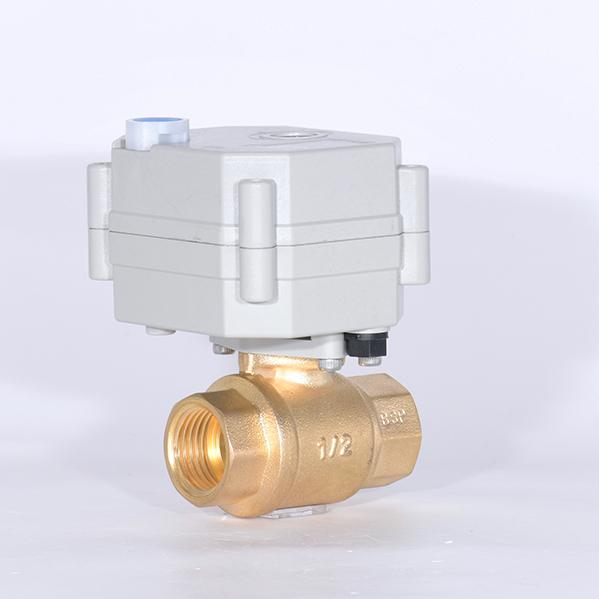

开关型-黄铜两通电动阀附带手动功能
A20-T15-B2-B

² 外形美观,结构紧凑精度高输出扭矩大,使用寿命不低于7万次

² 执行器和阀门可以多角度装配,方便于用户对于空间的分配需求。

² 球阀采用浮动软密封结构,无滴漏,适用于重污垢及长期无动作的场合。

² 防护等级IP67,可在相对潮湿的环境中使用


产品参数
安装说明
手机查看
技术参数
阀体口径
BSP/NPT 1/4” 3/8” 1/2” 3/4” 1” 可选
最大工作压力
1.0MPa
介质
空气,水
额定电压
DC5V DC12V DC24V AC/DC9-24V AC110-230V
接线图
CR201 CR202 CR301 CR302 CR303 CR305 CR306 CR501 CR502 CR702 CR701 CR703 CR705 CR706
开关时间
≤7S
寿命
70000 次
阀体材质
黄铜
执行器材料
PPO
密封材质
FKM & PTFE
执行器旋转角度
90°
最大扭力
2N.m 3N.m
电线长度
0.5m,1.5m
环境温度
-15℃~60℃
液体温度
2℃~90℃
手动功能
开关指示
防护等级
IP67
认证
CE、WRAS、RoHS

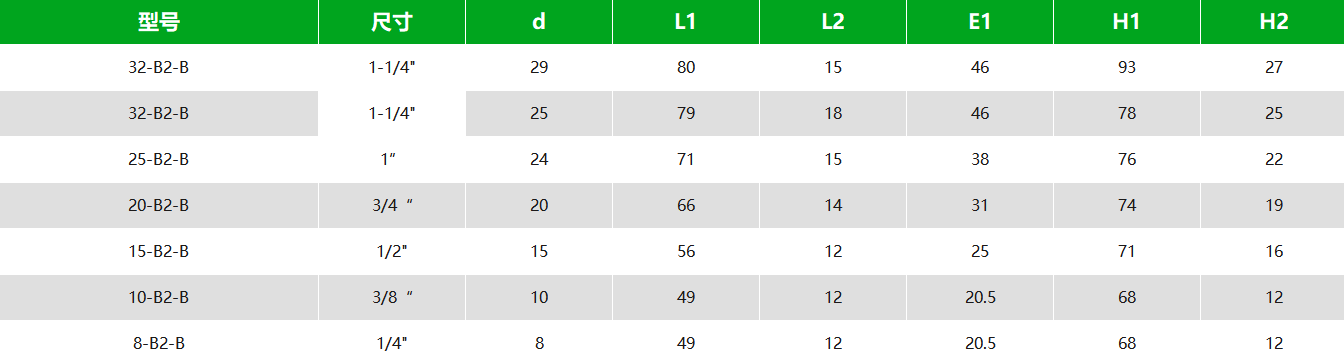

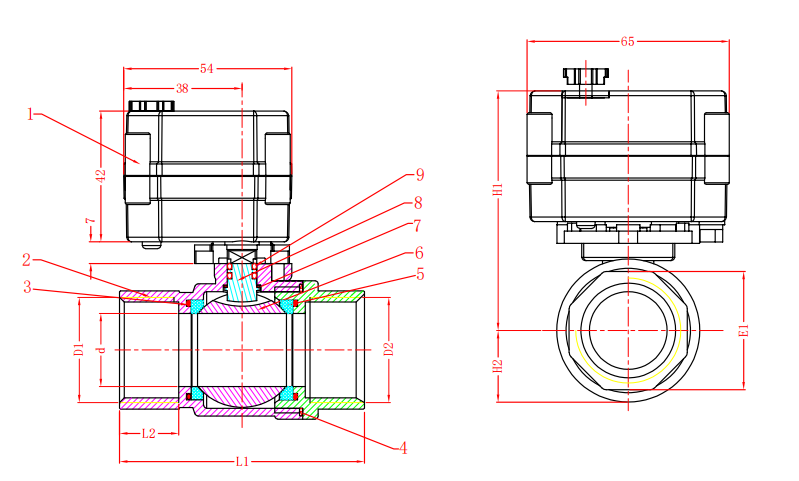

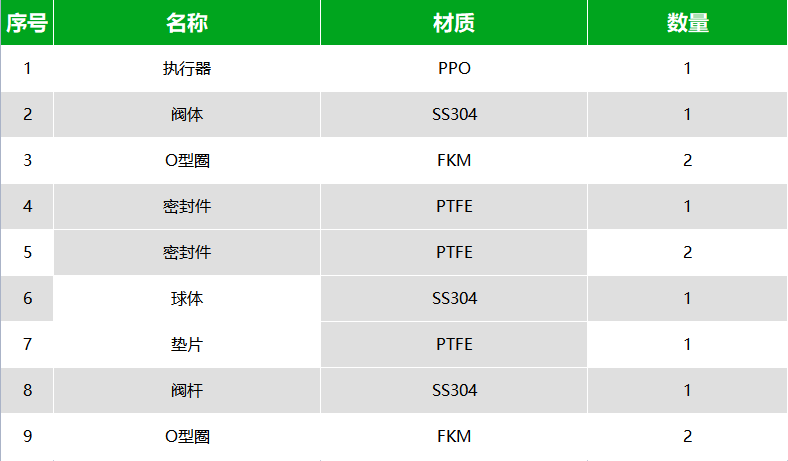

组装图
接线图

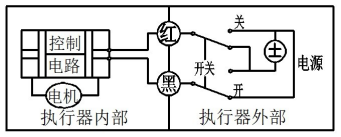

1、红线接通正极,黑线接通负极,阀门关闭,到位后执行器内部自动断电。

2、黑线接通正极,红线接通负极,阀门打开,到位后执行器内部自动断电。

*电压选配:DC5V/DC12V/DC24V

*不得超过电压工作

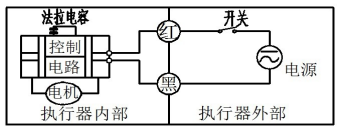

红线、黑线接电源。当开关闭合,阀门打开。当开关断开,阀门关闭,到位后执行器内部自动断电。



1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

*电压选配:AC/DC9-24V,AC/DC110V-230V(不能配手动)

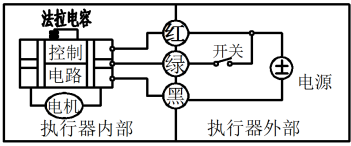

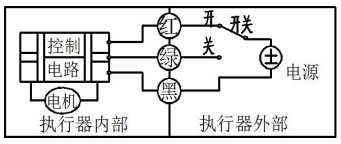

1、红线、绿线接正极,黑线接负极。

2、开关与红线接通,阀门打开,到位后执行器内部自动断电。

3、开关与绿色接通,阀门关闭,到位后执行器内部自动断电。

*电压选配:DC5V,DC12V,DC24V,AC/DC9-24V

*不得超过电压工作



1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

*当外部电源断开,阀门自动关闭/打开。

*电压选配:DC12V,DC24V,AC/DC9-24V,AC110-230V。




1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门关闭,到位后执行器内部自动断电。

3、当绿线开关断开,阀门打开,到位后执行器内部自动断电。

*当外部电源断开,阀门自动关闭/打开。

*电压选配:C/DC9-24V,AC110-230V。

*不得超过电压工作

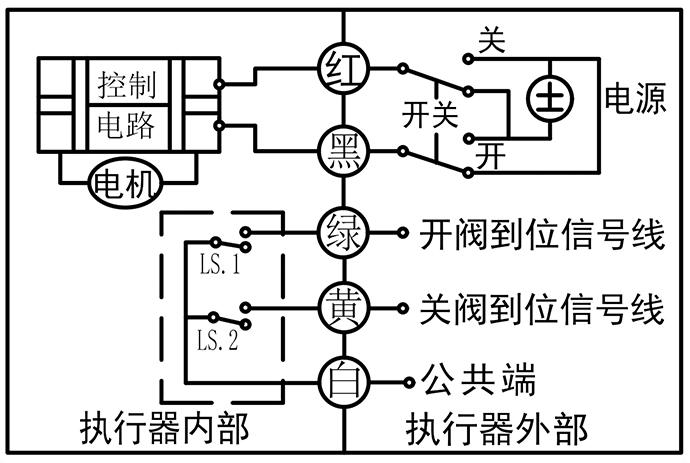

1、红线接通正极,黑线接通负极,阀门全关并保持。
2、黑线接通正极,红线接通负极,阀门全开并保持。
3、绿线和白线接阀门全开信号线。
4、黄线和白线接阀门全关信号线。
*电压选配:DC5V/DC12V/DC24V
*不得超过电压工作
*反馈带载能力:1、最大电压DC36V 2、最大电流为0.4A.

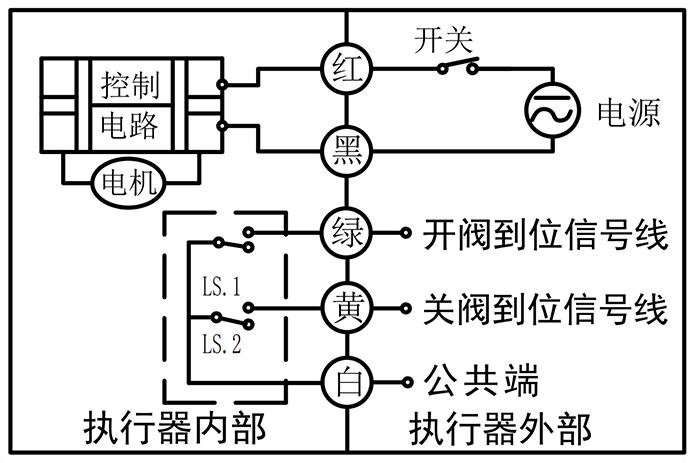

1、红线、黑线接电源。
2、当开关闭合,阀门打开,到位后执行器内部自动断电。
3、当开关断开,阀门关闭,到位后执行器内部自动断电。
4、绿线和白线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*电压选配:AC/DC9-24V, AC/DC110-230V,
*不得超过电压工作
反馈信号负载能力:0.3A 24VAC/DC(阻性负载)

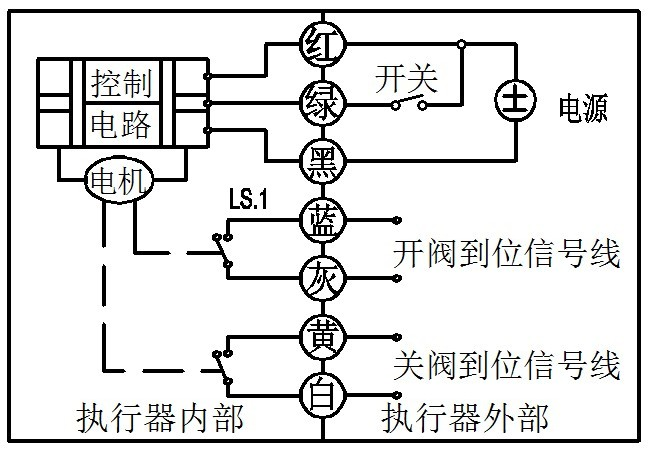

1、红线接正极,绿线与黑线接负极。
2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。
3、当绿线开关断开,阀门关闭,到位后执行器内部自动断电。
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
电压选配DC5V,DC12V,DC24V;
不得超过电压工作
反馈信号负载能力:0.3A 24VAC/DC(阻性负载)

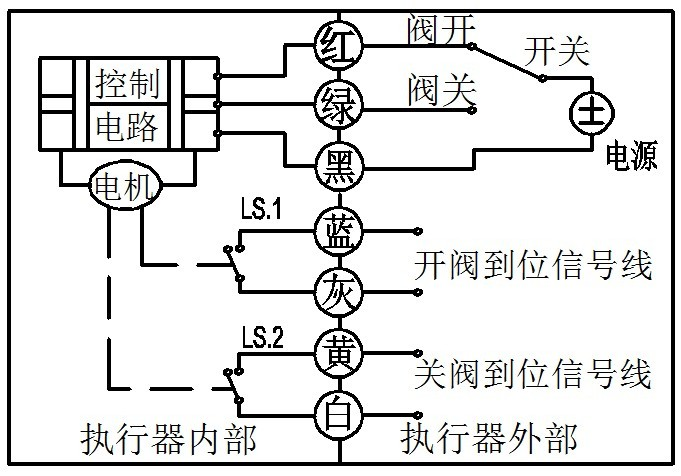

1、红线、绿线接正极,黑线接负极。
2、开关与红线接通,阀门打开,阀门全开到位后执行器内部自动断电。
3、开关与绿色接通,阀门关闭,阀门全关到位后执行器内部自动断电。
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
电压选配:DC5V,DC12V,DC24V
不得超过电压工作

反馈信号负载能力:0.3A 24VAC/DC(阻性负载)


1、红线、绿线接正极,与黑线接负极。
2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。
3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电
4、蓝线和灰线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
电压选配:电压选配:DC12V,DC24V,AC/DC9-24V。

反馈信号负载能力:0.3A 24VAC/DC(阻性负载)
